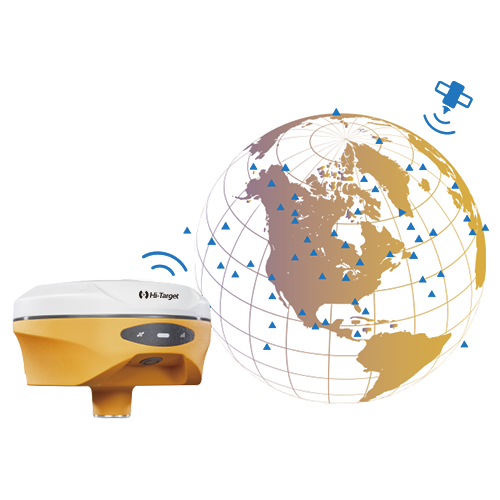

Sistema RTK GNSS V500​

Equipado con una cámara de alta definición, el V500 ofrece una excelente experiencia de replanteo visual en condiciones de poca luz. Su diseño compacto y ligero, y la larga duración de batería de 24 horas hacen que el V500 sea una opción factible para topógrafos e ingenieros a medir datos y mejorar la precisión de la posición.

Alta Precisión y Exactitud

– Tecnología de posicionamiento visual para encontrar puntos con facilidad. La combinación de virtual y realidad mediante la superposición de los archivos de diseño con la escena real mejora la eficiencia del replanteo.
– Cámara HD de visión nocturna de calidad profesional con gran ángulo. Excelente rendimiento y algoritmo en el seguimiento de señales, consiguiendo una precisión de hasta 1 cm.
– El cambio perfecto de replanteo de realidad aumentada de 360 grados entre el controlador portátil y el rover permite disfrutar de experiencias de replanteo envolventes que hacen que el replanteo sea rápido y preciso.

Medición de inclinación de alta precisión integrada

– Basado en la nueva generación de IMU, la inicialización se ocurre automáticamente en el arranque sin obtener una solución fija.
– Medición como alcanzar el punto, eficiente y conveniente.
– Rendimiento estable para obtener resultados fiables.

Constelación completa y frecuencia completa

– El avanzado chip GNSS SoC dispone de 1408 canales, compatibles con los nuevos puntos de frecuencia B1C, B2a y B2b de descodificación RTK para satélites Beidou-3.
– Tecnología de detección de interferencias multifrecuencia y tecnología de filtrado adaptativo multietapa con una señal fuerte, buenos datos, procedimiento fijo rápido y alta precisión.

Alta Precisión y Exactitud

Equipado con materiales de alta calidad, mejora la capacidad de rastreo en ángulos de baja elevación. Además, mantiene conexión estable con satélites de alta elevación mientras rastrea satélites de baja elevación.

Mayor flexibilidad

Puede alcanzar resultados precisos, fiables y alta eficiencia en los trabajos de campo con el sensor IMU incorporado de desarrollo propio y algoritmo central de alto desempeño.

Imágenes
Descargas

Catálogo General

Ficha Técnica

Datos Técnicos

Canales

1408

GPS

L1C/A, L1C, L2P(Y), L2C, L5

BDS

B1l, B2l, B3l, B1C, B2a, B2b

GLONASS

L1, L2, L3

Galileo

E1, E5a, E5b, E6*

QZSS

L1, L2, L5, L6*

SBAS

L1, L2, L5

IRNSS

L5*

BAND*

B2b-PPP*

Estático de alta precisión

H: 2.5 mm + 0.1 ppm RMS | V: 3.5 mm + 0.4 ppm RMS

Estático y Estático Rápido

H: 2.5 mm + 0.5ppm RMS | V: 5 mm + 0.5ppm RMS

Post-procesamiento

Cinemático

H: 8mm + 1ppm RMS | V: 15mm + 1ppm RMS

Tiempo de inicialización: típicamente 10 minutos para

Receptor Base y 5 minutos para el Receptor.

Confiabilidad de la inicialización: típicamente >99.9%

PPP

H: 10cm | V: 20cm

Posicionamiento de Código Diferencial

H: ±0.25m+1ppm RMS | V: ±0.5m+1ppm RMS SBAS: 0.5m (H), 0.85m (V)

Cinemático en tiempo

Real (RTK)

Horizontal: 8mm+1ppm RMS | Vertical: 15mm+1ppm RMS

ITiempo de inicialización típicamente <10s

Confiabilidad de inicialización: típicamente > 99.9%

Tiempo para Fix primero

Inicio en frío:< 45s | Inicio en Caliente:< 30s | Readquisición:< 2s

Hi-Fix[5]

H: RTK+10mm / minutos RMS | V: RTK+20mm / minutos RMS

Rendimiento de inclinación[3]

Incertidumbre adicional de inclinación del polo horizontal típicamente de menos de 8 mm+07 mm/inclinación (Precisión de 2.5 cm en la inclinación de 60 grado

Precisión de replanteo con imagen

1cm

 Incluida

Cámara HD profesional de visión nocturna profesional,
gran ángulo de visión, Soporte de STAKEOUT Live View



Entradas/Salidas

1 × USB Tipo C Puerto; 1 × Puerto Antena SMA

WiFi

Frecuencia 2,4Ghz/ soporta 802.11 A/B/G/N

Bluetooth

BT 5.2, 2.4GHz

UHF Radio interno

Potencia: 0.5W/1W/2W Adjustable Rango de Frecuencia: 410MHz~470MHz
Protocolos: HI-TARGET, TRIMTALK450S, TRIMMARK III, SATEL-3AS, TRANSEOT, etc.
Rango de Cobertura Radial: típicamente 3-5 km óptimo 8-15 km
Canales: 116(16 escalable)

Batería interna

Interna 7.4V / 6800mAh batería de litio recargable

Duración

RTK Móvil (UHF/Celular): hasta 24 horas

Energía Externa

Cargadores estándar de teléfonos inteligentes o bancos de Energía Externos (5V 28A Tipo-C USB)

Dimensiones

130mm × 68mm

Peso

≤0.75 kg (incluye batería)

Memoria

Almacenamiento interno 16G

A prueba de polvo / agua

IP68

Inmersión temporal

A una profundidad de 1.0m (3.28 pies)

Temperatura de operación

-40℃~+75℃(-40℉~+167℉)
